顯微成像·洞察微觀之美
Microscopic imaging, insight into the beauty of micro
科研與工業成像的“光影捕手”—廣州明美MSH系列背照式相機
發布時間：2025-12-18
訪問量：6
在智能制造、生命科學、天文觀測等高科技領域，成像技術正以前所未有的速度推動著行業的進步。而在這場“視覺革命”中，背照式相機憑借其出色的感光性能，成為科研與工業成像中不可或缺的“光影利器”。
1
什么是背照式相機？

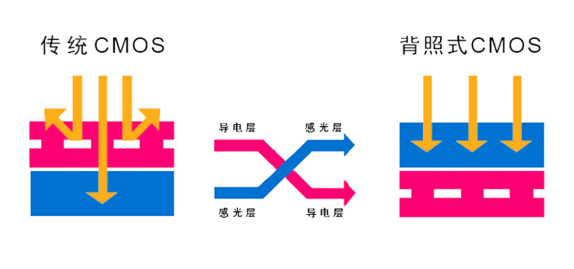

背照式相機采用背照式CMOS傳感器，將光敏層置于電路層之上，讓光線直接照射感光元件，大幅提升進光量與量子效率。
相比之下，傳統前照式傳感器中，光線需穿過金屬線路層，部分光子被阻擋或反射，導致感光效率受限。
2
背照式相機面臨的挑戰
雖然背照式相機在很多方面表現出色，但它并非萬能。相機的成像質量不僅僅取決于傳感器，還與鏡頭以及處理算法等因素有關。
并且，背照式相機仍然依賴充足光線，在極端弱光場景下可能仍存在畫面灰暗等問題。
3

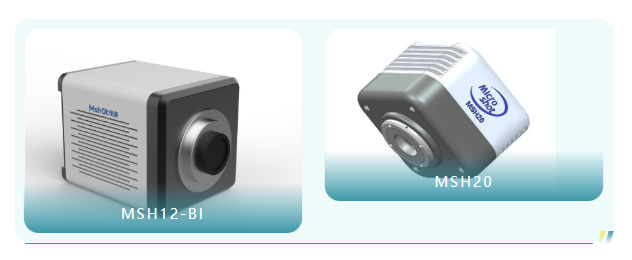

廣州明美MSH系列背照式相機的優勢
廣州明美光電推出的MSH系列背照式黑白相機，憑借其超高量子效率、寬光譜響應、低噪聲控制等核心優勢，成為科研工作者與工業工程師的“光影利器”。
a、超高量子效率，捕捉微弱信號
量子效率（QE）高達95%，遠超傳統傳感器的60%~70%；
在熒光顯微等弱光環境中，仍能清晰成像，降低激發光強度，保護活體樣本
b、寬光譜響應，兼容多波段成像
MSH12-BI：200–1100nm
MSH20：200–1000nm
覆蓋紫外至近紅外，適用于光譜分析、材料檢測、天文觀測等多模態場景。
c、低溫制冷，抑制噪聲
采用半導體制冷技術，讀出噪聲低至1.2e?，暗電流<0.02e/s；
a、生命科學：細胞動態“慢動作捕捉”
MSH12-BI支持73fps高速成像，實時記錄神經元活動、鈣離子火花等微觀動態；高靈敏度減少光毒性，延長活細胞觀測時間。
b、材料科學：納米缺陷“無處遁形”

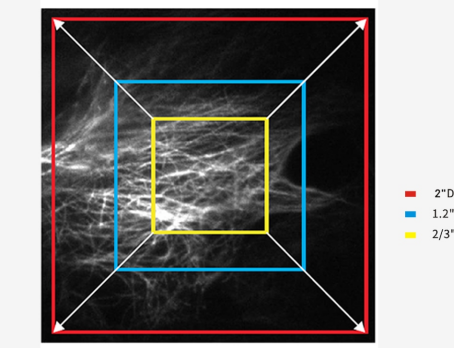

MSH20具備2英寸大靶面與11μm大像元，視野更廣、細節更清；
高動態范圍（>93dB）精準捕捉晶圓表面劃痕與污染；
c、天文觀測：暗弱星體的“超感記錄儀”
低溫制冷有效抑制熱噪聲，配合高QE性能，捕捉遙遠星系、小行星等微弱信號；適用于天文光譜分析，助力宇宙學研究。
d、工業檢測：高速產線的“質量守門員”
MSH12-BI支持73fps全分辨率輸出，搭配USB3.0高速傳輸；黑白成像對比度提升30%以上，缺陷識別更精準。
參數 | MSH12-BI | MSH20 |
芯片尺寸 | 1.2英寸 | 2英寸 |
像元尺寸 | 6.5um*6.5um | 11μm×11μm |
分辨率 | 2048*2048 (73fps@11bit） | 2048×2048 （24fps） |
量子效率 | 95% | 95% |
光譜響應 | 200-1100nm | 200-1300nm |
制冷功能 | 低于環境溫度15℃ | 低于環境溫度15℃ |
典型應用 | 生命科學、高速工業檢測 | 天文觀測、大視野材料分析 |
選擇MSH12-BI：
若需高速成像（如細胞動態、高速生產線檢測）或對設備體積有嚴格要求（尺寸113.2×105×92.6mm），其1.2英寸芯片與73fps幀率是理想選擇。
選擇MSH20：
若需覆蓋更大視野（如天文望遠鏡接駁、大型晶圓檢測）或對近紅外波段（1100-1300nm）有檢測需求，其2英寸芯片與更寬光譜響應更具優勢。
4
背用戶見證：從實驗室到生產線的“成像革命”
某知名科研院的生物醫藥與技術研究所：在用近紅外波段光源照射實驗小白鼠觀測熒光效應中，使用MSH20相機，在高增益模式下進行測試，200ms左右即可達到不錯的效果
廣州明美MSH系列背照式黑白相機，不僅是一款成像設備，更是科研探索與工業升級的可靠伙伴。無論是在微觀世界追蹤生命活動，還是在浩瀚星空捕捉宇宙信號，MSH系列都能以精準、清晰、高效的成像性能，助您捕捉每一個關鍵瞬間。
